Podłączenie silnika Frania to temat, który może przyprawić o zawrót głowy, zwłaszcza dla początkujących majsterkowiczów. Kluczowym elementem staje się zrozumienie schematu podłączenia przewodów. Nierzadko napotykamy przewody w różnych kolorach, takich jak biały i niebieski, a także kondensator, który jest niezbędny do uruchomienia silnika. Bez tego elementu silnik po prostu nie ruszy. Osobiście, podczas mojego pierwszego podłączenia, miałem sporo obaw, jednak dzięki przestudiowaniu wszelkich dostępnych informacji oraz schematów, udało mi się przejść przez ten proces bez większych problemów.
- Zrozumienie schematu podłączenia przewodów jest kluczowe dla prawidłowego działania silnika Frania.
- Prawidłowe uziemienie silnika jest niezbędne dla bezpieczeństwa, aby uniknąć porażenia prądem.
- Warto przeprowadzić pomiary rezystancji uzwojeń przed podłączeniem, aby upewnić się o ich dobrym stanie.
- Podczas podłączania przewodów należy szczegółowo zwracać uwagę na ich kolor oraz przeznaczenie.
- Kondensator jest niezbędny do uruchomienia silnika, działając jako cewka rozruchowa; należy go prawidłowo zainstalować.
- Testowanie silnika po podłączeniu, z uwzględnieniem ewentualnych niepokojących dźwięków czy nagrzewania, jest kluczowe dla bezpieczeństwa i funkcji urządzenia.
- Wybór odpowiednich przewodów oraz kondensatora ma istotny wpływ na stabilność i bezpieczeństwo działania silnika.
- Starsze silniki wymagają szczególnej uwagi i analizy, aby uniknąć problemów z ich działaniem.
Gdy już rozrysujemy schemat i przygotujemy wszystkie elementy, warto zwrócić uwagę na kilka aspektów związanych z bezpieczeństwem. Po pierwsze, absolutnie konieczne jest prawidłowe uziemienie silnika. Nie zapominajmy o podłączeniu przewodu zerowego (PE) do obudowy silnika, co zagwarantuje nam dodatkową ochronę przed porażeniem prądem. Uważam, że nawet jeśli wydaje nam się, iż to "przecież tylko stary silnik", lepiej dmuchać na zimne. Unikanie wszelkich niebezpieczeństw powinno być naszym priorytetem. Oprócz uziemienia, warto także dokładnie obserwować działanie silnika podczas pierwszych testów – wszelkie niepokojące dźwięki lub nagrzewanie powinny od razu skłonić nas do wyłączenia urządzenia.
Bezpieczeństwo przy podłączaniu silnika Frania
Pamiętając o bezpieczeństwie, przeprowadzenie pomiarów rezystancji uzwojeń staje się również istotne. W przypadku braku odpowiedniego doświadczenia, możemy narazić się na problemy, a nawet uszkodzenia silnika. W moim przypadku skorzystałem z multimetru, aby sprawdzić zarówno uzwojenie robocze, jak i rozruchowe. Taki krok z pewnością zwiększa pewność, że podłączenie przebiega zgodnie z zasadami. Co istotne, pamiętajmy, że praca z prądem o napięciu 230 V wymaga dużej ostrożności – lepiej czasem zasięgnąć rady kogoś bardziej doświadczonego, niż później żałować nieprzemyślanych decyzji.
Na koniec, każdy krok w podłączaniu silnika Frania przybliża nas do ostatecznego celu – postawienia działającego urządzenia, które z pewnością przyda się w naszym gospodarstwie domowym. Czasami wystarczy tylko kilka modyfikacji oraz dbałość o detale, by nadać nowego życia starej, a przecież kultowej pralce. Kto wie, może nasze wspólne zmagania z tym technologicznym reliktem będą inspiracją do stworzenia czegoś całkowicie nowego lub udoskonalenia jego funkcji na wiele lat.

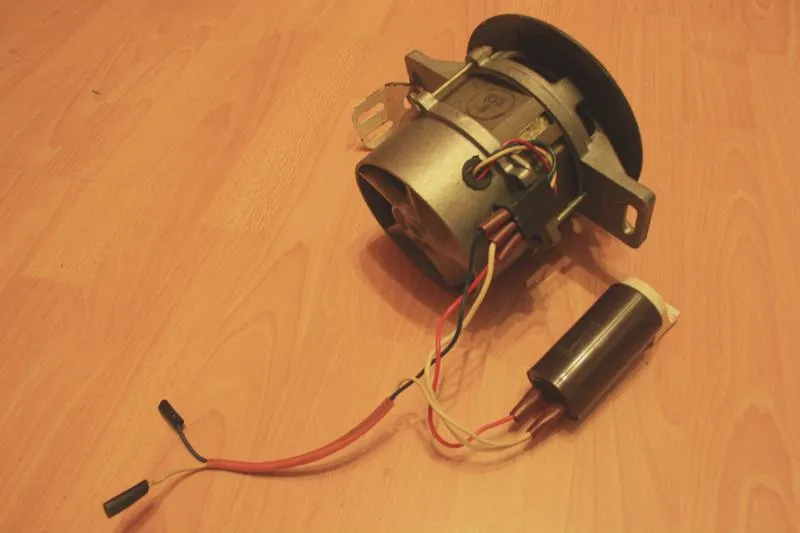

Jak skutecznie podłączyć silnik z pralki Frania w kilku krokach?
W poniższej liście znajdziesz szczegółowe kroki, które pomogą Ci prawidłowo podłączyć silnik od pralki Frania. Instrukcje uwzględniają kluczowe aspekty bezpieczeństwa oraz ważne techniczne detale dotyczące kondensatorów i przewodów. Dzięki nim unikniesz błędów podczas instalacji.
- Przygotowanie miejsca pracy: Zadbaj o to, aby pracować w dobrze oświetlonym i suchym miejscu. Przed rozpoczęciem pracy pamiętaj o odłączeniu zasilania elektrycznego. Szczególnie zwróć uwagę na bezpieczeństwo, aby uniknąć ryzyka porażenia prądem.
- Sprawdzenie stanu silnika: Zanim przystąpisz do podłączenia, oceni stan silnika. Spójrz do wnętrza obudowy i sprawdź, czy zauważasz jakiekolwiek uszkodzenia, na przykład nadpalenia uzwojenia. Dobrze jest także zmierzyć oporność uzwojeń za pomocą multimetru, aby upewnić się, że nie występują zwarcia ani uszkodzenia izolacji.
- Podłączenie przewodów: Silnik Frania zwykle ma kilka przewodów. Ustal, które przewody odpowiadają za uzwojenie robocze i rozruchowe. Zazwyczaj uzwojenie robocze charakteryzuje się mniejszą opornością w porównaniu do uzwojenia rozruchowego. Możesz to łatwo zweryfikować, dokonując pomiaru za pomocą miernika. Podłącz przewody zgodnie z ich przeznaczeniem, pamiętając o zgodności kolorów: robocze (najczęściej czerwony i niebieski) oraz rozruchowe (na ogół żółty i niebieski).
- Instalacja kondensatora: Jeśli silnik wymaga kondensatora, upewnij się, że prawidłowo go podłączasz. Kondensator działa jak cewka rozruchowa, więc jego obecność jest niezbędna do uruchomienia silnika. Połącz przewody z kondensatorem z odpowiednimi zaciskami uzwojenia. Pamiętaj, że kondensator nie ma biegów dodatnich ani ujemnych, więc nie ma znaczenia, w którą stronę go podłączysz.
- Uziemienie silnika: Upewnij się, że obudowa silnika jest podłączona do uziemienia, szczególnie w przypadku starszych modeli. Wykorzystaj żółto-zielony przewód i podłącz go do bolca uziemiającego w gniazdku, aby zapewnić bezpieczeństwo pracy oraz ochronę przed ewentualnymi porażeniami.
- Test działania silnika: Po zakończeniu całego procesu podłączania włącz zasilanie i uruchom silnik. Obserwuj, czy silnik działa prawidłowo, zwracając uwagę na dźwięki, takie jak buczenie, oraz na ewentualne nagrzewanie się uzwojeń. W przypadku, gdy silnik nie rusza, dokładnie sprawdź poprawność podłączenia przewodów oraz kondensatora.
Wybór odpowiednich przewodów i użycie kondensatora
Gdy decydujemy się na prace związane z silnikiem, kluczową rzeczą staje się odpowiedni dobór przewodów. Te przewody nie tylko przesyłają prąd, ale również wpływają na stabilność i bezpieczeństwo całego układu. Z własnego doświadczenia mogę stwierdzić, że kolorowe przewody to najlepszy wybór, ponieważ jednoznacznie wskazują swoje przeznaczenie – na przykład biały przewód oznacza zasilanie, a niebieski wskazuje punkt zerowy. Warto także zwrócić uwagę na jakość izolacji przewodów, aby uniknąć nieprzyjemnych niespodzianek, które mogą prowadzić do uszkodzenia silnika lub porażenia prądem.
Kiedy już przemyślimy wybór przewodów, czas na dodanie kondensatora, który bywa niezbędny w przypadku niektórych silników. Kondensator działa jak „wspomagacz” rozruchu, umożliwiając silnikowi skuteczne rozpoczęcie pracy w odpowiednim kierunku. Bez kondensatora układ nie zadziała lub może funkcjonować w nieprzewidywalny sposób. Zaskakuje mnie, jak taka mała rzecz potrafi istotnie wpłynąć na działanie całej maszyny! Osobiście radzę upewnić się, że kondensator ma odpowiednią pojemność, zgodną z zaleceniami producenta.
Właściwy dobór przewodów i kondensatora jest kluczowy dla prawidłowego działania silnika
Sytuacja, gdy wszystkie wymienione elementy są na miejscu, to dobry moment na przeprowadzenie kilku testów. Na przykład, podczas włączania silnika, warto zwrócić uwagę, czy nie wydaje dziwnych dźwięków, jak buczenie. Jeśli silnik boryka się z problemami z obrotami, może to sugerować niewłaściwą konfigurację przewodów lub niesprawność kondensatora. Pamiętajmy, że starsze silniki wymagają szczególnej uwagi i dodatkowej kontroli. Osobiście miałem ostatnio doświadczenie z leciwym silnikiem, który potrzebował dokładnej analizy oporności uzwojeń – takie działania pomagają w szybkiej diagnozie problemów.
Choć prace przy silniku mogą wydawać się skomplikowane, z odpowiednią wiedzą oraz odrobiną ostrożności można osiągnąć naprawdę imponujące rezultaty. Zrozumienie, jak przewody i kondensator współpracują ze sobą oraz jak je właściwie podłączyć, jest niezwykle istotne. To nie tylko zwiększa efektywność wykonania zadań, ale także przynosi wiele satysfakcji z samodzielnie przeprowadzonej naprawy. W końcu każda chwila spędzona z narzędziami przyniesie korzyści w przyszłości, a nasza umiejętność majsterkowania z pewnością się rozwinie.
| Element | Opis |
|---|---|
| Przewody | Odpowiedni dobór przewodów jest kluczowy dla stabilności i bezpieczeństwa układu elektrycznego. Kolorowe przewody jasno wskazują swoje przeznaczenie (np. biały - zasilanie, niebieski - punkt zerowy). |
| Izolacja przewodów | Wysoka jakość izolacji przewodów jest niezbędna, aby uniknąć uszkodzenia silnika lub porażenia prądem. |
| Kondensator | Niektóre silniki wymagają kondensatora jako wspomagacza rozruchu. Umożliwia to skuteczne rozpoczęcie pracy silnika w odpowiednim kierunku. |
| Pojemność kondensatora | Kondensator powinien mieć odpowiednią pojemność, zgodną z zaleceniami producenta. |
| Testowanie | Po podłączeniu przewodów i kondensatora, warto testować silnik, zwracając uwagę na dźwięki i problemy z obrotami, co może wskazywać na niewłaściwą konfigurację. |
| Starsze silniki | Wymagają szczególnej uwagi i dodatkowej kontroli, w tym analizy oporności uzwojeń. |
Czy wiesz, że użycie przewodów o różnych kolorach nie tylko ułatwia identyfikację ich funkcji, ale także może pomóc w przyszłej diagnostyce? W przypadku awarii łatwiej jest poprawić błędne połączenia, gdy każdy przewód ma wyraźnie przypisany kolor, co skraca czas potrzebny na naprawy i zwiększa bezpieczeństwo.

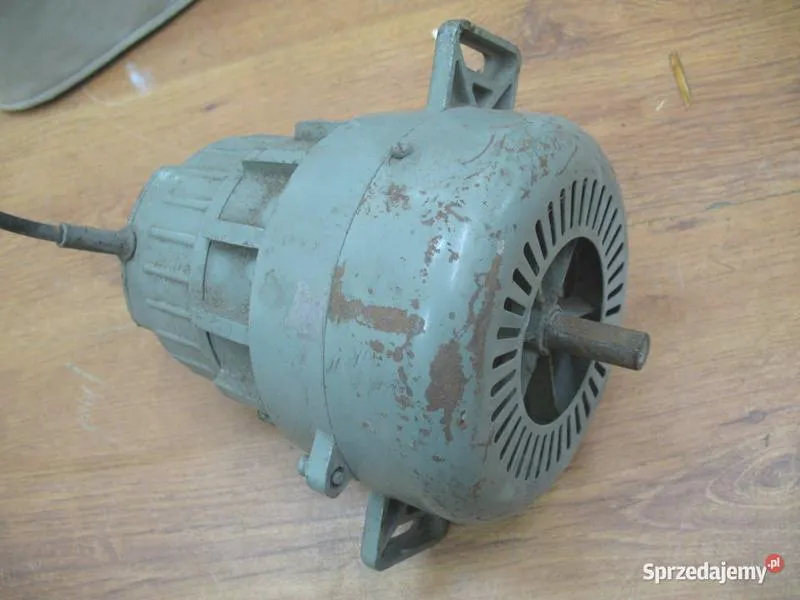

Rewitalizacja starszych modeli silników Frania w praktyce
Rewitalizacja starszych modeli silników Frania staje się wyjątkową przygodą, która umożliwia przywrócenie do życia nie tylko tych urządzeń, ale także wspomnień z dzieciństwa. Jak masz czas i chęci to sprawdź, jaki silnik do Mazdy 3 będzie najlepszy dla Ciebie. Kiedy po raz pierwszy podjąłem się odświeżenia mojego starego silnika, odczuwałem mieszankę obaw i radości. Na początek warto dokładnie sprawdzić, w jakim stanie technicznym znajduje się silnik. Obejmuje to weryfikację izolacji, stanu uzwojeń oraz połączeń. Jak wiadomo, starsze modele posiadają specyficzne wymagania, takie jak konieczność zastosowania kondensatora w modelach z uzwojeniem rozruchowym. Bez tego silnik nie zadziała prawidłowo.
Bez względu na to, czy pracujesz z silnikiem Frania z lat pięćdziesiątych, czy sześćdziesiątych, kluczowe staje się poznanie schematów podłączeń. W moim przypadku zdecydowałem się zamontować silnik w nietypowej konfiguracji, wykorzystując go do napędu maszyny do przesiewania kompostu. Okazało się, że mimo swojego wieku, silnik potrafił wykrzesać ogromne pokłady energii. Kluczem do sukcesu było rozsądne podejście, polegające na zapewnieniu mu odpowiedniego zasilania i właściwego uziemienia. Bez tego wszystko mogłoby skończyć się nieprzyjemnym hałasem lub wręcz uszkodzeniem silnika. Jeżeli interesuje cię ta tematyka, sprawdź nasz poradnik, jak skutecznie naprawić pęknięty blok silnika.
Podstawowe zasady rewitalizacji silnika Frania w praktyce
Jednym z istotnych elementów "rewitalizacji" staje się dobór kondensatora, który pełni rolę prawdziwego wspomagacza rozruchu. Niezwykle istotne jest zwrócenie uwagi na jego parametry oraz stan. To od kondensatora w dużej mierze zależy, czy silnik w ogóle ruszy. Zgodnie z moim doświadczeniem podczas rewitalizacji warto poświęcić chwilę na dokładne pomiary oporności uzwojeń. Zdarza się, że uzwojenia mogą być nadpalone lub zatarte, co uniemożliwi normalną pracę silnika. Jak zawsze, zalecam ostrożność, zabezpieczając się przed niewłaściwym przepięciem lub przypadkowym kontaktem z elementami pod napięciem.
Posiadając sprawny silnik Frania, otwierają się przed nami liczne możliwości. Możemy wykorzystać go do tworzenia własnych maszyn, takich jak mini tokarka czy szlifierka, które będą nieocenionymi pomocnikami w domowych projektach. Rewitalizacja tych starych modeli to nie tylko czysta przyjemność, ale również doskonała szansa na rozwijanie swoich umiejętności elektrotechnicznych. Dlatego z pełnym przekonaniem mogę polecić każdemu, kto lubi majsterkować, by spróbował swoich sił w odświeżeniu silników Frania. Ich potencjał zdecydowanie wart jest odkrycia.
Ciekawostką jest, że silniki Frania, mimo swojego zaawansowanego wieku, często zawierają materiały, które dzisiaj są trudne do znalezienia, takie jak stal i miedź wysokiej jakości, co czyni je doskonałym materiałem do rewitalizacji oraz eksperymentów z nowoczesnymi technologiami.

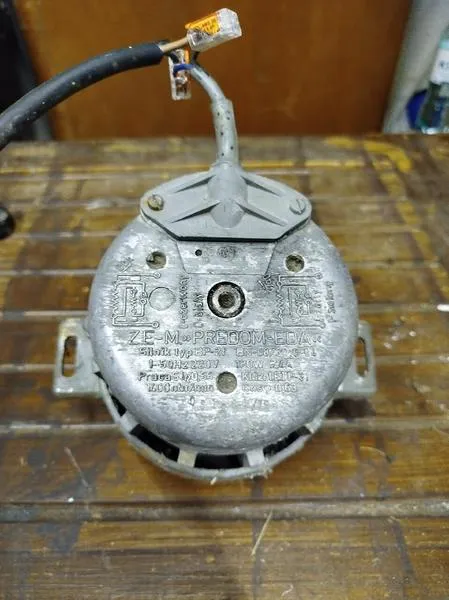

Modyfikacje silnika SED-110-4 – co warto wiedzieć
W poniższej liście przedstawiam kluczowe informacje dotyczące modyfikacji silnika SED-110-4. Każdy z punktów zawiera istotne aspekty, które mogą poprawić działanie silnika lub dostosować go do specyficznych potrzeb użytkowników.
- Podłączenie kondensatora: Aby silnik SED-110-4 działał prawidłowo, należy zastosować kondensator o pojemności 7,5 µF. Ten element odgrywa kluczową rolę w rozruchu silnika, ponieważ umożliwia wytworzenie odpowiedniego pola magnetycznego w uzwojeniu rozruchowym. Pamiętaj, że kondensator nie posiada biegunów, co pozwala na jego dowolne podłączenie. Jeśli zrezygnujesz z kondensatora, silnik może wydawać nieprzyjemne dźwięki i nie uruchomi się samodzielnie, co z kolei może prowadzić do uszkodzenia uzwojenia.
- Sprawdzanie uzwojeń: Przy użyciu multimetru zmierz oporność uzwojeń silnika, aby łatwiej zidentyfikować uzwojenie robocze i rozruchowe. Oporność uzwojenia roboczego wynosi około 18 Ω, podczas gdy uzwojenie rozruchowe ma wartość około 27 Ω. Zanim przystąpisz do pomiarów, wyłącz silnik z prądu i zawsze stosuj odpowiednie zasady BHP dla własnego bezpieczeństwa.
- Uziemienie silnika: Zawsze należy odpowiednio uziemić silnik, aby zabezpieczyć się przed ewentualnymi porażeniami prądem. Uziemienie obudowy powinno być podłączone do bolca w gniazdku, co jest niezwykle istotne. W przypadku starych silników, takich jak SED-110-4, ryzyko przebicia prądem jest wyższe, dlatego nie należy ignorować tej zasady.
- Regulacja kierunku obrotów: Jeśli pragniesz zmienić kierunek obrotów wirnika, wystarczy, że zamienisz miejscami dwa przewody uzwojenia rozruchowego. To proste rozwiązanie, jednak pamiętaj, by stosować je tylko wtedy, gdy silnik jest wyłączony z sieci, aby uniknąć nieprzyjemnych niespodzianek.
Pytania i odpowiedzi
Jakie kroki należy podjąć przed podłączeniem silnika Frania?Przed podłączeniem silnika Frania należy przygotować miejsce pracy, upewniając się, że jest dobrze oświetlone i suche. Ważne jest również odłączenie zasilania elektrycznego, aby uniknąć ryzyka porażenia prądem.
Dlaczego uziemienie silnika jest tak istotne?Uziemienie silnika jest kluczowe dla zapewnienia bezpieczeństwa podczas pracy. Poprzez podłączenie przewodu zerowego do obudowy silnika chronimy się przed ewentualnym porażeniem prądem, co jest szczególnie ważne w przypadku starszych modeli.
Jak sprawdzić stan silnika przed podłączeniem?Aby sprawdzić stan silnika, warto zajrzeć do wnętrza obudowy i ocenić, czy nie ma uszkodzeń, takich jak nadpalenia uzwojenia. Dodatkowo, można zmierzyć oporność uzwojeń za pomocą multimetru, aby upewnić się, że nie występują zwarcia ani uszkodzenia izolacji.
Jakie przewody powinny być użyte do podłączenia silnika Frania?Do podłączenia silnika Frania należy wykorzystać przewody, które jasno wskazują swoje przeznaczenie, na przykład czerwony i niebieski dla uzwojenia roboczego oraz żółty i niebieski dla uzwojenia rozruchowego. Warto również zwrócić uwagę na jakość izolacji, aby uniknąć ryzyka porażenia prądem.
Dlaczego kondensator jest niezbędny do uruchomienia silnika?Kondensator jest niezbędny, ponieważ działa jako cewka rozruchowa, umożliwiając silnikowi skuteczne rozpoczęcie pracy w odpowiednim kierunku. Bez kondensatora silnik może nie zadziałać lub funkcjonować w nieprzewidywalny sposób.
