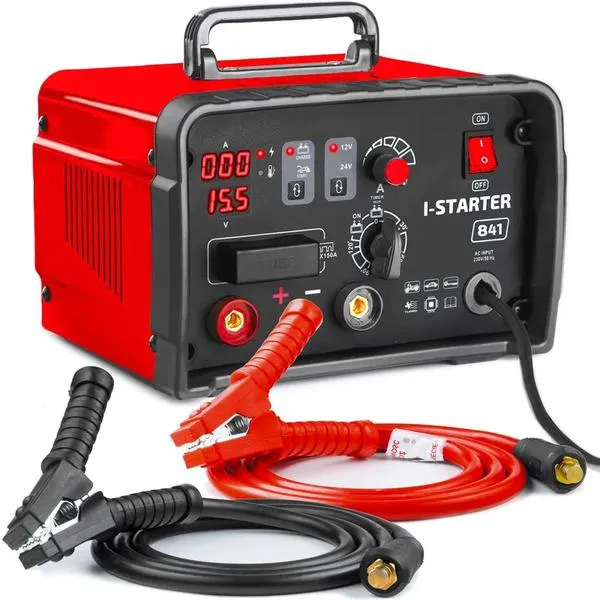

Zbudowanie prostownika samochodowego to z pewnością ciekawe wyzwanie. Każdy, kto ma odpowiednie komponenty oraz odrobinę cierpliwości, może stworzyć swoje unikalne urządzenie DIY. Na początek warto zaopatrzyć się w transformator, który przekształca napięcie sieciowe na niższe, a tym samym kompatybilne z akumulatorami 12V. Wybierając transformator, należy zwrócić uwagę na jego moc. Dla akumulatorów o pojemności do 100Ah, moc 180VA powinna zazwyczaj wystarczyć. Taki transformator dostarczy wystarczającą ilość prądu do ładowania, co z kolei zapewni zarówno bezpieczeństwo, jak i efektywność pracy.
Nie można również zapomnieć o mostku prostowniczym, który przekształca prąd zmienny na stały. Stosuje się zazwyczaj układ czterech diod prostowniczych umieszczonych na radiatorze, aby zagwarantować odpowiednią moc oraz skutecznie odprowadzać ciepło generowane podczas działania. Oprócz tego długość i przekrój kabli odegrają kluczową rolę – muszą być dostosowane do wartości prądu, co pozwoli na zapewnienie bezstratnej transmisji energii. Myśląc o bezpieczeństwie, warto zdecydowanie zainstalować bezpiecznik, który skutecznie zabezpieczy nasz układ przed przeciążeniem.
Podstawowe komponenty elektroniczne są niezbędne do zbudowania prostownika
Nie bez znaczenia pozostają także dodatkowe akcesoria. Warto wyposażyć się w amperomierz oraz woltomierz, które umożliwią bieżące monitorowanie procesu ładowania. Skoro zgłębiasz tę tematykę to sprawdź, jak poprawnie podpiąć akumulator do ładowania. Dzięki tym urządzeniom można łatwo ustalić, kiedy akumulator osiągnie pełne naładowanie, co pomoże uniknąć przykrego przeładowania. Regulacja natężenia prądu może być realizowana przy użyciu prostego potencjometru, co okaże się ciekawym wyzwaniem. Niekiedy decyduję się także na automatyczne wyłączenie ładowania po osiągnięciu odpowiedniego napięcia. Takie rozwiązanie stanowi dodatkowe zabezpieczenie, minimalizujące ryzyko uszkodzenia akumulatora.
Na zakończenie warto także zwrócić uwagę na estetykę oraz ochronę komponentów. Wybierając odpowiednią metalową obudowę, nie tylko zabezpieczymy prostownik przed uszkodzeniami mechanicznymi, ale również nadamy mu profesjonalny wygląd. Im więcej podzespołów uda nam się odzyskać z przestarzałych zasilaczy, tym bardziej ekonomiczna stanie się cała budowa. Całość można z powodzeniem zmontować na płytce drukowanej, co w moim przypadku sprawdza się doskonale. Wystarczy odrobina zapału oraz chęci, a stworzony przez nas prostownik będzie działać bez zarzutu przez długie lata!

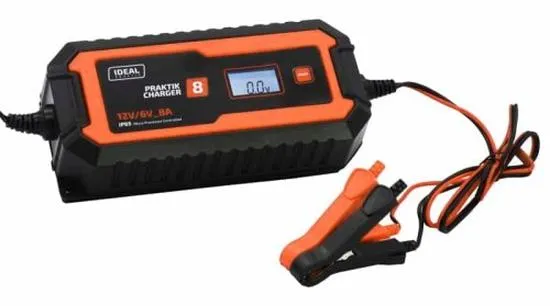

Jak stworzyć prostownik do akumulatora samochodowego krok po kroku
W poniższej liście przedstawiamy szczegółowe instrukcje dotyczące budowy prostownika do akumulatorów samochodowych. Skupimy się na kluczowych elementach, które zapewnią prawidłowe działanie urządzenia, a także bezpieczeństwo podczas ładowania akumulatora.
-
Wybór transformatora
Zaczynając, wybierz transformator o napięciu wyjściowym 12V AC oraz mocy odpowiedniej do akumulatora, który zamierzasz ładować. Dla akumulatorów o pojemności do 100Ah wybieraj transformator o mocy co najmniej 180VA. Co więcej, upewnij się, że transformator nie ma odczepu na stronie wtórnej, ponieważ to pozwoli na stabilniejsze ładowanie. -
Przygotowanie mostka prostowniczego
Następnie zastosuj mostek prostowniczy, który składa się z czterech diod prostowniczych (minimum 10A) połączonych w układzie Graetza. Sprawdź również, czy mostek jest odpowiednio chłodzony. W tym celu zastosuj radiator, aby uniknąć przegrzania. -
Regulacja prądu ładowania
Aby móc skutecznie regulować natężenie prądu, zamontuj tyrystor lub potencjometr. Potencjometr umożliwi ustawienie odpowiedniego poziomu napięcia ładowania, co ma kluczowe znaczenie na etapie końcowym, kiedy prąd powinien być mniejszy, wynosząc około 400-450 mA dla w pełni naładowanych akumulatorów. Taki system z regulacją zapobiega przeładowaniu i gazowaniu elektrolitu, co zwiększa bezpieczeństwo. -
Automatyczne wyłączanie ładowania
Zadbaj o układ automatycznego wyłączania po naładowaniu akumulatora, aby uniknąć jego uszkodzenia. Możesz zastosować układ oparty na tranzystorze MOSFET, który będzie włączał i wyłączał prąd ładowania w zależności od wartości napięcia na akumulatorze, co dodatkowo podniesie bezpieczeństwo użytkowania. -
Obudowa i bezpieczeństwo
Na koniec umieść wszystkie komponenty w solidnej metalowej obudowie, aby zapewnić odpowiednią ochronę przed uszkodzeniami mechanicznymi. Zamontuj bezpiecznik w linii zasilającej, co ochroni układ przed zwarciem i przeciążeniem. Upewnij się także, że używasz kabli o odpowiednim przekroju (minimum 3mm²) oraz wysokiej jakości krokodylków do podłączenia do akumulatora.

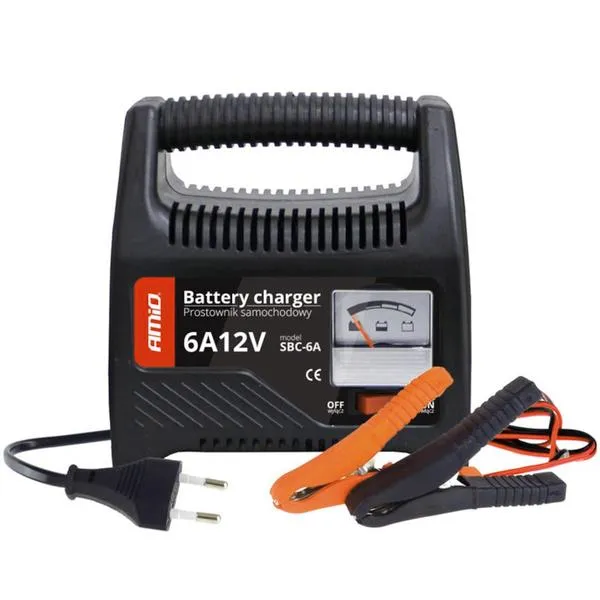

Podstawowe zasady działania prostownika i jego regulacja
Prostownik stanowi Niezbędne narzędzie dla każdego, kto pragnie skutecznie dbać o swoje akumulatory. Jego główną funkcją jest przekształcanie prądu zmiennego z gniazdka sieciowego na prąd stały, który niezbędnie potrzeba do ładowania akumulatorów. W typowej konstrukcji prostownika znajdziemy transformator, który zmienia napięcie prądu. A jak już mowa o tym to sprawdź, ile energii potrzebujesz do naładowania akumulatora. Zazwyczaj używa się transformatora o napięciu wyjściowym 12V AC oraz mostka prostowniczego, składającego się z diod prostowniczych. Po przyłączeniu akumulatora, prąd płynący z prostownika inicjuje proces ładowania, który z czasem maleje, gdy akumulator osiąga pełne naładowanie.
Aby ładowanie przebiegało prawidłowo, musimy także zrozumieć, jak regulować parametry ładowania. Na początku prąd ładowania jest wysoki, lecz maleje w miarę postępu procesu. Ważne staje się unikanie przekroczenia napięcia 15V na akumulatorze, ponieważ może to prowadzić do gazowania elektrolitu oraz uszkodzenia akumulatora. A jak już tu trafiłeś to sprawdź, czy odkręcanie korków przy ładowaniu akumulatora jest potrzebne. Warto poznać różne metody regulacji prądu; można dodać do prostownika potencjometr lub zastosować bardziej zaawansowany układ elektroniczny, który automatycznie przerwie ładowanie, gdy akumulator osiągnie wymagane napięcie.
Regulacja prądu ładowania jest kluczowa dla bezpieczeństwa akumulatora
Współczesne prostowniki często wyposażone są w dodatkowe funkcje, takie jak automatyczne wyłączanie po osiągnięciu pełnego naładowania akumulatora. Dzięki zastosowanym układom elektronicznym możliwe jest monitorowanie napięcia na akumulatorze oraz dostosowywanie prądu ładowania, co znacząco zwiększa bezpieczeństwo oraz wydajność tego procesu. Szybkie ładowanie akumulatora, zwłaszcza w przypadku rozładowania, niweluje ryzyko jego uszkodzenia, co czyni prostowniki coraz bardziej popularnymi wśród użytkowników samochodów i innych urządzeń.
Podsumowując, budowa i regulacja prostownika to temat, który wymaga wiedzy oraz zaangażowania. Jeżeli interesuje cię ta tematyka to sprawdź, jak właściwie dobrać elektrodę do prostownika. Bez zrozumienia zasad działania prostownika możemy łatwo zaszkodzić akumulatorowi. Dlatego przed przystąpieniem do budowy własnego prostownika warto zwrócić uwagę na kilka kluczowych aspektów dotyczących jego parametrów oraz dostosowania procesu ładowania. Ostatecznie dobrze skonstruowany prostownik stanowi inwestycję, która przyniesie długoterminowe korzyści i niejednokrotnie uratuje nas przed problemami związanymi z rozładowanym akumulatorem.
Ciekawostką jest, że w niektórych nowoczesnych prostownikach stosuje się technologię ładowania impulsowego, która może znacząco skrócić czas ładowania akumulatora i jednocześnie zminimalizować ryzyko jego przegrzania dzięki pulsującym impulsom prądu.
Bezpieczeństwo przy budowie i użytkowaniu prostownika samochodowego
W poniższej liście przedstawiamy kluczowe wskazówki dotyczące bezpieczeństwa przy budowie i użytkowaniu prostownika samochodowego. Każdy z punktów szczegółowo opisano, aby pomóc w zrozumieniu, na co należy zwrócić uwagę, by uniknąć potencjalnych zagrożeń.
- Wybór odpowiednich komponentów elektronicznych: W przypadku budowy prostownika niezwykle istotne jest stosowanie jedynie wysokiej jakości elementów. Na transformator, mostek prostowniczy, diody oraz rezystory należy zwrócić szczególną uwagę. Ich parametry powinny spełniać wymagania układu, zwłaszcza w zakresie maksymalnego prądu i napięcia. Wybór elementów niskiej jakości może prowadzić do przegrzewania się lub uszkodzeń, co z kolei zwiększa ryzyko pożaru.
- Właściwe zabezpieczenia: Prostownik musi być wyposażony w skuteczne zabezpieczenia przed zwarciem oraz przeciążeniem. Stosowanie bezpieczników i automatycznych wyłączników, które działają po osiągnięciu określonego napięcia (zazwyczaj 15V dla akumulatorów), uchroni nas przed uszkodzeniami zarówno układu, jak i akumulatorów. Odpowiednie zabezpieczenia okazują się kluczowe, aby uniknąć niekontrolowanego gazowania elektrolitu, co może prowadzić do eksplozji.
- Monitorowanie napięcia i prądu: Regularne kontrolowanie wartości napięcia i prądu podczas ładowania akumulatora jest niezbędne. Używanie woltomerów i amperomierzy zapewnia optymalne warunki ładowania. Co więcej, warto rozważyć dodanie układu automatycznego wyłączania, który zakończy ładowanie akumulatora, gdy osiągnie on pełne naładowanie.
- Bezpieczne podłączenie i użytkowanie: Przed rozpoczęciem ładowania akumulatora upewnij się, że wszystkie połączenia są solidne i dobrze izolowane. Kable powinny mieć odpowiedni przekrój (minimum 3 mm²), a złącza powinny być chronione przed przypadkowymi zwarciami. Nigdy nie łącz krokodylków zasilających, gdy prostownik jest włączony, aby uniknąć ryzyka porażenia prądem lub uszkodzenia układu.
- Praca w odpowiednich warunkach środowiskowych: Prostownik powinno się używać w dobrze wentylowanym pomieszczeniu, co minimalizuje ryzyko przegrzewania się komponentów. Należy unikać używania prostownika w miejscach o dużej wilgotności lub niskiej temperaturze, ponieważ może to wpływać na jego wydajność oraz bezpieczeństwo.
Krok po kroku: jak wykonać prostownik z automatycznym wyłączaniem
Wykonanie prostownika z automatycznym wyłączaniem stanowi wspaniały projekt dla każdego miłośnika elektroniki. Na początku gromadzę potrzebne materiały, a wśród nich znajduje się transformator o napięciu 12V AC oraz mostek prostowniczy. Ten drugi zamieni prąd zmienny na prąd stały. Kluczowe w tym procesie staje się dobranie diod prostowniczych, które powinny wytrzymać znaczne obciążenia oraz skoki temperatury. U mnie doskonale sprawdziły się diody Schottky, które charakteryzują się niskim spadkiem napięcia i wysoką wydajnością. Podobną kwestię poruszyliśmy w tym poście. Dodatkowo warto zadbać o odpowiednią obudowę, co nie tylko podniesie estetykę, ale również zapewni bezpieczeństwo podczas użytkowania.
Następnie przechodzę do montażu pozostałych elementów. Dobieram kondensatory o odpowiednich parametrach, mając na celu zapewnienie stabilizacji napięcia ładowania. Istotnym elementem staje się również układ automatyki, który odpowiada za wyłączanie ładowania w momencie osiągnięcia optymalnego napięcia. Dużą rolę odgrywa tutaj tranzystor MOSFET, kontrolujący przepływ prądu, gdy akumulator już się naładował. Ponadto warto rozważyć dodanie potencjometru, co ułatwi dostosowanie napięcia wyłączającego do różnych typów akumulatorów.
Znaczenie izolacji i wentylacji w prostowniku
Rozpoczynając prace z urządzeniami elektrycznymi, nie można zapominać o zasadach bezpieczeństwa. W związku z tym niezwykle ważne staje się odpowiednie izolowanie wszystkich elementów oraz zapewnienie swobodnego przepływu powietrza, szczególnie gdy używam komponentów, które mogą się nagrzewać. W moim przypadku zainstalowałem wentylator chłodzący, aby uniknąć przegrzewania elementów i pracować w komfortowych warunkach. Dodatkowo metalowa obudowa w znaczący sposób podnosi solidność i bezpieczeństwo konstrukcji, a w połączeniu z właściwymi zabezpieczeniami chodzących przed zwarciem, tworzy naprawdę skuteczny i bezpieczny prostownik.
Po zakończeniu montażu przyszedł czas na testy. Ładowanie akumulatorów stało się prawdziwą przyjemnością, a efektywność działania prostownika pozytywnie mnie zaskoczyła. Obserwując proces ładowania, mogłem skupić się na kolejnych krokach, jednocześnie wsłuchując się w pracę urządzenia i korzystając z zamontowanych wskaźników. Po osiągnięciu zadanego napięcia ładowanie automatycznie się wyłączało, co pozwalało mi w pełni zaufać swojemu prostownikowi. Udało mi się stworzyć nie tylko funkcjonalne, ale także estetyczne urządzenie, które z pewnością posłuży przez wiele lat.
| Krok | Opis |
|---|---|
| 1 | Gromadzenie materiałów: transformator 12V AC, mostek prostowniczy, diody Schottky, kondensatory, układ automatyki, tranzystor MOSFET, potencjometr, obudowa. |
| 2 | Montaż elementów, w tym dobór kondensatorów dla stabilizacji napięcia i implementacja układu automatyki do wyłączania ładowania. |
| 3 | Izolacja elementów oraz zapewnienie wentylacji, zainstalowanie wentylatora chłodzącego. |
| 4 | Testy działania prostownika, obserwacja procesu ładowania oraz kontrola automatycznego wyłączania po osiągnięciu odpowiedniego napięcia. |
| 5 | Ukończenie projektu i ocena efektywności oraz estetyki stworzonego prostownika. |
Ciekawostką jest, że diody Schottky, które wykorzystujesz w swoim prostowniku, zostały opracowane przez amerykańskiego inżyniera Williama Schottky'ego w latach 50. XX wieku, a ich główną zaletą jest znacznie niższy spadek napięcia w porównaniu do tradycyjnych diod, co zwiększa efektywność całego układu.
Najczęstsze pytania i odpowiedzi (FAQ)
Jakie są kluczowe komponenty potrzebne do zbudowania prostownika samochodowego?Aby zbudować prostownik samochodowy, potrzebujesz transformatora, mostka prostowniczego oraz diod prostowniczych. Oprócz tego, warto zaopatrzyć się w amperomierz, woltomierz oraz potencjometr do regulacji prądu ładowania.
Dlaczego ważny jest wybór odpowiedniego transformatora?Wybór odpowiedniego transformatora jest kluczowy, ponieważ musi on przekształcać napięcie sieciowe na niższe, kompatybilne z akumulatorami 12V. Dla akumulatorów o pojemności do 100Ah, moc transformatora powinna wynosić co najmniej 180VA, co zapewni efektywne i bezpieczne ładowanie.
Jak można regulować natężenie prądu w prostowniku?Regulacja natężenia prądu może być realizowana przy użyciu potencjometru lub tyrystora. Dzięki temu można dostosować poziom napięcia ładowania, co jest szczególnie ważne podczas ładowania w pełni naładowanych akumulatorów.
Jakie zabezpieczenia należy zainstalować w prostowniku?W prostowniku powinny być zainstalowane zabezpieczenia, takie jak bezpiecznik oraz automatyczne wyłączniki, które ochronią układ przed przeciążeniem i zwarciem. Umożliwi to również uniknięcie niekontrolowanego gazowania elektrolitu, co jest kluczowe dla bezpieczeństwa.
Jakie znaczenie ma obudowa prostownika?Obudowa prostownika odgrywa zasadniczą rolę, ponieważ zabezpiecza komponenty przed uszkodzeniami mechanicznymi oraz zapewnia estetyczny wygląd urządzenia. Dobór solidnej metalowej obudowy oraz odpowiedniego izolowania elementów zwiększa bezpieczeństwo podczas użytkowania prostownika.
