W pewnym momencie każde urządzenie elektryczne, a szczególnie te wykorzystujące silniki trójfazowe, wymaga rozpoczęcia pracy. Choć tradycyjny rozruch silnika wydaje się prosty, pojawiają się jednak liczne problemy, takie jak udary prądowe, które mogą uszkodzić zarówno silnik, jak i inne elementy instalacji. Właśnie w tym zakresie softstarty stają się niezastąpione, ponieważ oferują łagodny rozruch, który minimalizuje ryzyko związane z nagłymi skokami prądu. Dzięki temu nie tylko zabezpieczamy silnik, ale także znacząco wydłużamy jego żywotność.
Istotnym elementem działania softstartów jest stopniowe zwiększanie napięcia zasilającego, co skutecznie zapobiega nadmiernym przeciążeniom oraz mechanicznemu szarpaniu układów. To innowacyjne rozwiązanie wprowadza napięcie i prąd w sposób kontrolowany, co prowadzi do mniejszego zużycia energii oraz obniżenia kosztów eksploatacji. Co więcej, softstarty, w porównaniu z innymi systemami, takimi jak rozruch gwiazda-trójkąt, zajmują znacznie mniej miejsca, a ich instalacja jest prostsza, co czyni je idealnym wyborem w wielu zastosowaniach przemysłowych.
Softstarty zapewniają ochronę i energooszczędność
Dodatkowo, zastosowanie urządzenia typu softstart przyczynia się do znacznej redukcji obciążeń w sieci zasilającej, co ma kluczowe znaczenie dla stabilności całego systemu elektrycznego. Ograniczając prądy rozruchowe nawet do czterech razy w porównaniu z tradycyjnym rozruchem bezpośrednim, zmniejszamy ryzyko wystąpienia problemów z zasilaniem. Tego rodzaju urządzenia aktywnie chronią również inne podłączone urządzenia, których działanie mogłoby zostać zakłócone przez chwilowe spadki napięcia.
Nie można również pominąć zaawansowanych funkcji, które nowoczesne softstarty oferują. Zdalne monitorowanie, wbudowane zabezpieczenia oraz łatwość w diagnostyce sprawiają, że obsługa tych urządzeń staje się jeszcze bardziej intuicyjna. Co więcej, uruchomienie i dostosowanie softstartu do wymagań konkretnego silnika jest szybkie oraz nie wymaga dużych nakładów pracy. Dzięki zaawansowanej technologii, jaką reprezentują, softstarty stają się idealnym rozwiązaniem dla wszystkich, którzy pragną zwiększyć efektywność oraz bezpieczeństwo swojego systemu elektrycznego.
Efektywne podłączenie softstartu do silnika trójfazowego: krok po kroku
Aby prawidłowo podłączyć softstart do silnika trójfazowego, przede wszystkim musisz przestrzegać określonych zasad i procedur. W związku z tym, poniżej znajdziesz szczegółową listę kroków, które umożliwią Ci wykonanie tego zadania skutecznie i bezpiecznie.
- Określenie parametryzacji softstartu
Zanim rozpoczniesz podłączanie, najpierw upewnij się, że wybrałeś odpowiedni softstart zgodny ze specyfikacją swojego silnika. Warto zwrócić szczególną uwagę na:
- Prąd znamionowy – musi być równy lub większy niż prąd znamionowy silnika,
- Moc znamionowa rozruchowa – w przypadku silników wymagających większego obciążenia, wybierz softstart o mocy wyższej od nominalnej,
- Przeciążalność – dobierz softstart tak, aby odpowiadał przeciążalności silnika.
- Wybór metody podłączenia
Zdecyduj, czy chcesz podłączyć softstart w trybie szeregowym, czy w trybie trójkąta.
- W przypadku połączenia szeregowego, upewnij się, że wszystkie komponenty, takie jak przekaźniki i styczniki, są przystosowane do obciążenia pełnym prądem znamionowym silnika.
- Natomiast przy wyborze połączenia w trójkąt, zwróć uwagę na to, że softstart musi sterować napięciem wszystkich trzech faz.
- Przygotowanie okablowania
Przygotuj odpowiednie kable oraz materiały:
- Użyj przewodów, które wytrzymają pełne obciążenie prądowe,
- Zachowaj odpowiednią długość kabli, aby uniknąć istotnych spadków napięcia.
- Wykonanie podłączenia elektrycznego
Realizując połączenie, pamiętaj o kilku istotnych krokach:
- Najpierw podłącz zasilanie do softstartu, zwracając uwagę na kolejność faz (U, V, W),
- Podłącz przewody do silnika, korzystając z odpowiedniego schematu podłączenia (frame connection),
- Na koniec upewnij się, że wszystkie połączenia są solidne i dobrze zamocowane, aby uniknąć luzów.
- Konfiguracja ustawień softstartu
Po wykonaniu podłączenia, przystąp do konfiguracji:
- Skonfiguruj czas rozruchu oraz parametry rozruchowe softstartu, dostosowując je do wymagań silnika oraz aplikacji,
- Zatroszcz się o przydzielenie właściwych wartości dla kąta wysterowania tyrystorów, aby kontrolować prąd podczas rozruchu i zatrzymania.
- Test uruchomienia systemu
Przed finalnym uruchomieniem systemu ważne jest, abyś:
- Sprawdził poprawność wszystkich połączeń elektrycznych,
- Upewnił się, że softstart jest odpowiednio skonfigurowany,
- Wykonał próbny rozruch, obserwując zachowanie silnika oraz kontrolując wartości prądowe. W przypadku jakichkolwiek nieprawidłowości, natychmiast zatrzymaj system.

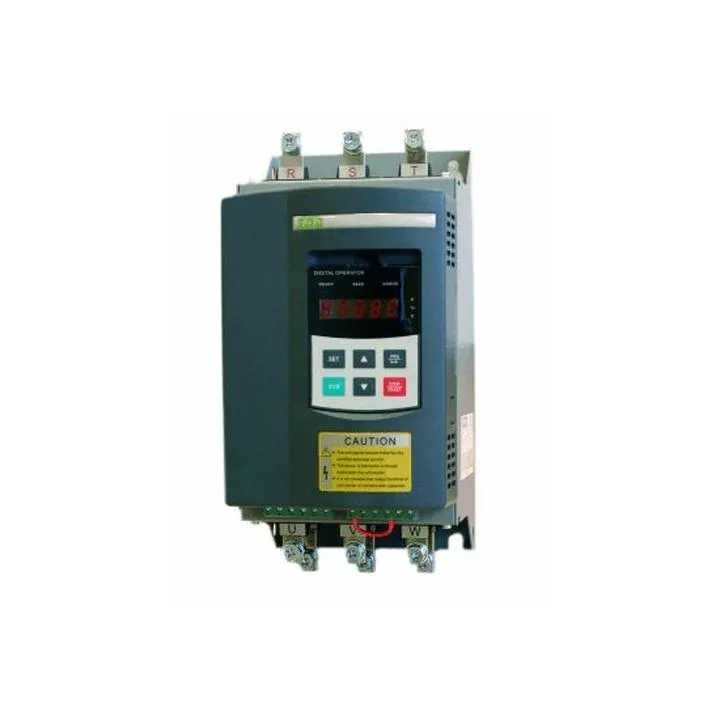

| Korzyść | Opis |
|---|---|
| Minimalizacja udarów prądowych | Softstarty oferują łagodny rozruch, co zmniejsza ryzyko uszkodzenia silnika i innych elementów instalacji. |
| Wydłużenie żywotności silnika | Zapewniając delikatny rozruch, chronimy silnik przed szkodliwymi skutkami nagłych skoków prądu. |
| Stopniowe zwiększanie napięcia | Kontrolowane wprowadzanie napięcia zapobiega nadmiernym przeciążeniom i mechanicznemu szarpaniu układów. |
| Niższe zużycie energii | Kontrolowany rozruch prowadzi do oszczędności energii i obniżenia kosztów eksploatacji. |
| Małe rozmiary i łatwość instalacji | Softstarty zajmują mniej miejsca niż inne systemy rozruchowe, co ułatwia ich wprowadzenie w różnych zastosowaniach przemysłowych. |
| Redukcja obciążeń w sieci zasilającej | Softstarty ograniczają prądy rozruchowe, co jest kluczowe dla stabilności systemu elektrycznego. |
| Ochrona innych urządzeń | Softstarty chronią podłączone urządzenia przed chwilowymi spadkami napięcia. |
| Zaawansowane funkcje | Zdalne monitorowanie i wbudowane zabezpieczenia zwiększają intuicyjność obsługi. |
| Szybka instalacja | Uruchomienie i dostosowanie do wymagań silnika jest szybkie i proste, nie wymagając dużych nakładów pracy. |
Ciekawostką jest to, że zastosowanie softstartu może przyczynić się do zmniejszenia ryzyka wystąpienia rezonansu w niektórych układach mechanicznych, co jest szczególnie istotne w aplikacjach wymagających precyzyjnego ruchu lub dużych obciążeń. Dzięki kontrolowanemu rozruchowi, można uniknąć niepożądanych drgań, które mogą prowadzić do awarii lub uszkodzeń maszyn.

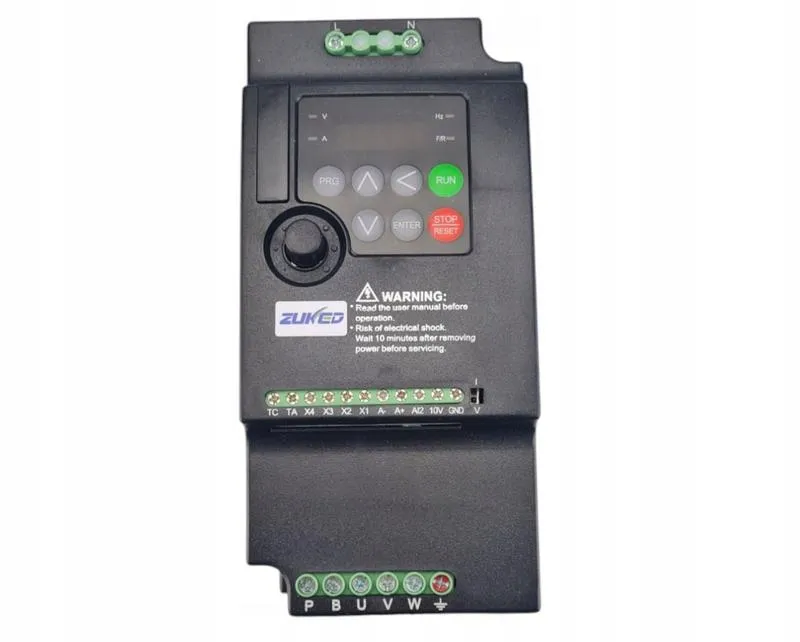

Kluczowe parametry doboru softstartu do silnika
Wybór odpowiedniego softstartu do silnika odgrywa kluczową rolę, ponieważ znacząco wpływa na jego trwałość oraz efektywność pracy. Rozpoczynając dobór układu łagodnego rozruchu, koncentruję się na analizie prądu znamionowego. Muszę się upewnić, że wartość ta jest równa lub nawet większa niż prąd znamionowy silnika, który zamierzam uruchomić. W przypadku urządzeń pracujących sporadycznie, warto także, aby moc znamionowa softstartu przewyższała moc roboczą, co umożliwi bezpieczne, wielokrotne włączanie tych samych silników.
Przy podejmowaniu decyzji, należy również zwrócić uwagę na przeciążalność, ponieważ musi ona odpowiadać specyfikacji silnika. To szczególnie istotne w sytuacjach, gdy silniki mogą podczas rozruchu pobierać prąd przewyższający standardowe wartości. Nie można zapominać o liczbie rozruchów na godzinę; bowiem nie każdy softstart jest przystosowany do częstych włączeń i wyłączeń, co w konsekwencji może prowadzić do jego uszkodzenia. W związku z tym przed podjęciem decyzji warto rozważyć planowane użytkowanie urządzenia.
Oprzyj się na renomie producenta
Nie bez znaczenia jest także wybór producenta, który należy uznać za ostatni, ale niezwykle istotny aspekt. Urządzenia pochodzące od renomowanych marek oferują nie tylko wysoką jakość, ale dodatkowo zapewniają wsparcie techniczne. Istotne są także dodatkowe funkcje, które mogą ułatwić monitorowanie pracy softstartu, takie jak wyświetlacze LCD czy zabezpieczenia przed przeciążeniem. Te opcje znacznie podnoszą komfort użytkowania i zwiększają bezpieczeństwo całego systemu.
Podsumowując, dobór softstartu wymaga staranności i uwzględnienia różnorodnych parametrów. Dzięki temu mogę być pewny, że silnik będzie działał nie tylko efektywnie, ale również długo i bezawaryjnie. Odpowiednio dobrany układ łagodnego rozruchu stanowi inwestycję, która szybko zwróci się w postaci niższych kosztów eksploatacji oraz lepszej trwałości systemów napędowych.
Sposoby podłączenia softstartu: połączenie szeregowe vs. wewnętrzny trójkąt
Kiedy nadchodzi czas na podłączenie softstartu, pojawia się pytanie dotyczące wyboru metody. Wśród wielu dostępnych opcji, dwie najpopularniejsze to połączenie szeregowe oraz wewnętrzny trójkąt. Połączenie szeregowe, znane również jako liniowe, zdobywa uznanie dzięki swojej prostocie. W tym przypadku trzeba podłączyć softstart przez przekaźnik przeciążeniowy oraz stycznik główny. Warto przy tym pamiętać, że odpowiednie dopasowanie parametrów urządzeń ma kluczowe znaczenie, aby mogły wytrzymać pełny prąd znamionowy silnika. Oczywiście, ta cecha często stanowi duży atut, zwłaszcza w większych instalacjach.
Z drugiej strony, połączenie wewnętrzne w trójkąt staje się interesującą alternatywą. W tej metodzie softstart wpinamy bezpośrednio w uzwojenia fazowe silnika, co umożliwia znaczne zredukowanie nominalnej wartości prądu. W efekcie, taki zabieg pozwala obniżyć koszty zakupu samego urządzenia. Należy jednak zwrócić uwagę, że w tym przypadku konieczność prowadzenia większej liczby przewodów może stanowić utrudnienie, szczególnie w niektórych instalacjach.
Połączenie wewnętrzne trójkąta wymaga szczególnej uwagi przy montażu
Osoby, które decydują się na połączenie w trójkąt, powinny być świadome, że odległość między softstartem a silnikiem ma kluczowe znaczenie. Zbyt duża odległość może prowadzić do spadków napięcia, co znacząco wpływa na wydajność całego układu. Alternatywnie, w przypadku odległych montażów, połączenie szeregowe wydaje się być bardziej opłacalne, chociaż może wiązać się z koniecznością zastosowania dodatkowych komponentów w celu minimalizacji strat napięcia.
Bez względu na wybraną metodę, kluczem do skutecznego rozruchu silnika pozostaje odpowiednie dostosowanie parametrów softstartu oraz zrozumienie charakterystyki instalacji. Poczytaj o tym tutaj. Zarówno połączenie szeregowe, jak i wewnętrzny trójkąt niosą ze sobą swoje plusy i minusy. Ich efektywność w praktyce często zależy od specyficznych wymagań i warunków pracy danego układu. Dlatego warto rozpatrywać każdy przypadek indywidualnie, mając na uwadze zarówno aspekty techniczne, jak i ekonomiczne proponowanego rozwiązania.
Jak obsługiwać wiele silników z jednym softstartem: wyzwania i rozwiązania
W poniższej liście przedstawiamy kluczowe wyzwania oraz rozwiązania związane z obsługą wielu silników za pomocą jednego softstartu. Skupiamy się na najważniejszych aspektach, które zapewnią bezpieczną oraz efektywną pracę tego typu układów.
- Dobór odpowiedniego softstartu
Wybierając softstart do obsługi kilku silników, kluczowe jest, aby jego prąd znamionowy osiągał co najmniej sumę prądów znamionowych wszystkich uruchamianych silników. Ponadto, warto uwzględnić łączną moc rozruchową tych silników. Inwestycja w modele o wyższej przeciążalności pozwoli na skuteczne działanie w sytuacjach nagłego obciążenia. Na przykład, silniki wymagające częstych rozruchów skorzystają na softstarcie z możliwością regulacji parametrów rozruchu.
- Planowanie sekwencji rozruchu
Gdy silniki uruchamiamy sekwencyjnie, niezwykle ważne staje się odpowiednie zaprogramowanie softstartu. Dzięki temu, urządzenie dostarcza prąd na poziomie wymaganym przez każdy silnik podczas ich uruchamiania. Parametry rozruchu należy dostosować indywidualnie do silników, które różnią się charakterystyką, co umożliwi płynne włączenie oraz zminimalizuje ryzyko przegrzewania się czy uszkodzeń mechanicznych. Implementowanie funkcji sekwencyjnego rozruchu ogranicza również ryzyko przeciążenia sieci elektrycznej.
- Wykorzystanie zdalnego monitorowania
W zaawansowanych modelach softstartów często znajdują się systemy zdalnego monitorowania, co pozwala na bieżące śledzenie parametrów pracy silników oraz diagnozowanie ewentualnych problemów. Funkcje takie jak ekran LCD, który informuje o awariach i stanach pracy, znacząco ułatwiają zarządzanie urządzeniami. Dzięki temu możemy szybciej reagować na ewentualne awarie, co znacznie zwiększa bezpieczeństwo całej instalacji.
